Power Diagnostix Systems (Megger, PDIX) 사 ICMmonitor, GISmonitor, AIAcompact 는 변압기, 케이블 및 GIS, 회전기의 부분방전 모니터링시스템 입니다. LAN 으로 연결하여 TCP/IP 또는 IEC61850으로 네트워크 구성 가능하며, SCADA와 연동 가능합니다.
온라인 모니터링(Trending, NQS)및 적절한 알람설정을 통해, PD(Partial discharge) 발생을 사전 파악하여 예방진단 조치가 가능합니다.
1. 변압기 (Transformer)

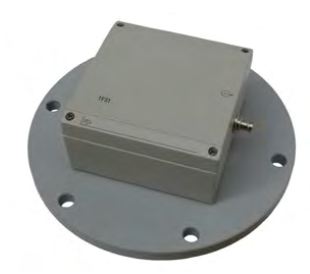

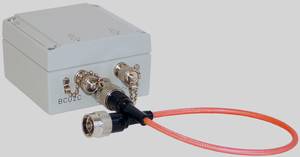

드래인밸브형 UHF 센서(TVS2) 또는 플랜지형 UHF 센서(TFS1) 외 부싱탭 HF 센서(BCU2+BA) 사용
AE (Acoustic Emission) 센서를 사용하여 변압기 PD 위치점 측정 가능
BA센서는 부싱 제조사 및 부싱탭 모양에 따라서 다양한 제품으로 선택 가능
2. GIS

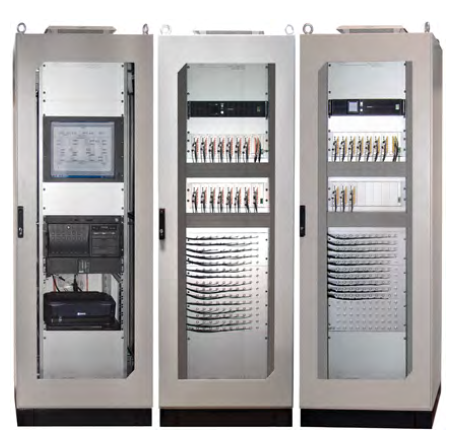

윈도우 센서(WS), AE센서 (AS75I), EFS1 및 내장형 센서를 사용하며, GISmonitor는 다수의 채널을 동시에 감지하므로, Mux 방식과 다르게 PD 이벤트가 누락되는 경우가 없음
3. 케이블(Cable), 회전기(Rotating machine)
케이블PD의 경우 단말 또는 접속점 부위에 HFCT (CT33, CT80R, CT100)또는 foil 센서, Coupling capacitor 사용
보다 자세한 사항은 아래 홈페이지를 참고하십시오.
http://plutotech.co.kr/product?sca=부분방전시험기
고전압/ 대전류 시험기 1 페이지 | (주)플루토테크놀로지
PDIX사의 GIS PD 모니터링 장비로 휴대가 가능한 장비입니다. 제품명 GIS PD 모니터링 휴대용 장비 모델명 GISmonitor portable 제조사 Megger
plutotech.co.kr
| 궁금하신 사항이 있으시면 하단에 댓글로 남겨주시거나, 홈페이지 Q&A를 이용해 주십시오. 또한 신제품 및 신기술 관련 뉴스레터를 받고 싶으신분은 아래에서 신청 가능합니다. 플루토 홈페이지 뉴스레터 신청 |
