b2 사의 제품으로 0.01 ~ 0.1Hz 의 VLF (Very Low Frequency) 신호를 사용하여 케이블에 내전압시험(withstand)을 할 수 있는 장비입니다. Sinewave 출력으로 기존의 DC Hipot 으로 할 수 없었던 부분방전시험 (PD, Partial Discharge), 유전정접시험 (TD, Tandelta measuring) 시험도 가능합니다. (케이블 VLF 진단)
상용주파수보다 낮은 주파수를 사용하여 보다 적은 전류로도 케이블, 모터 의 절연진단을 할 수 있는 제품입니다.

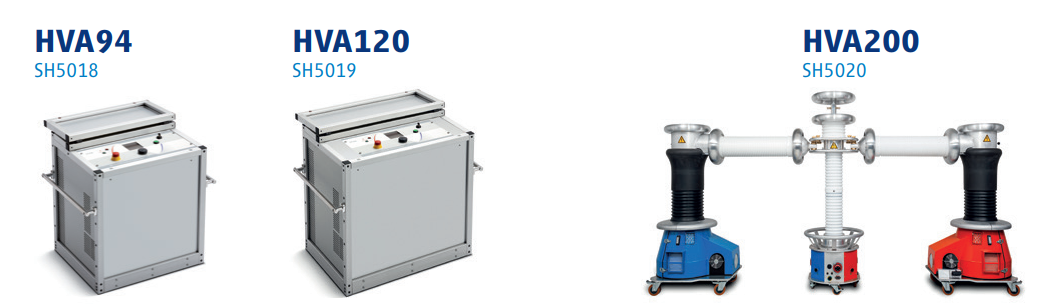

제품에 따른 출력은 다음과 같습니다.
케이블 관련규격 : 전기설비기술기준의 판단기준 "제13조(전로의 전연저항 및 절연내력)", IEEE400.2, IEEE400.3, IEC 60502-2, IEC60060-3
IEC 63026 에서 umax 36kv 이하의 해저케이블 시험에도 적용 가능
회전기 : IEEE433

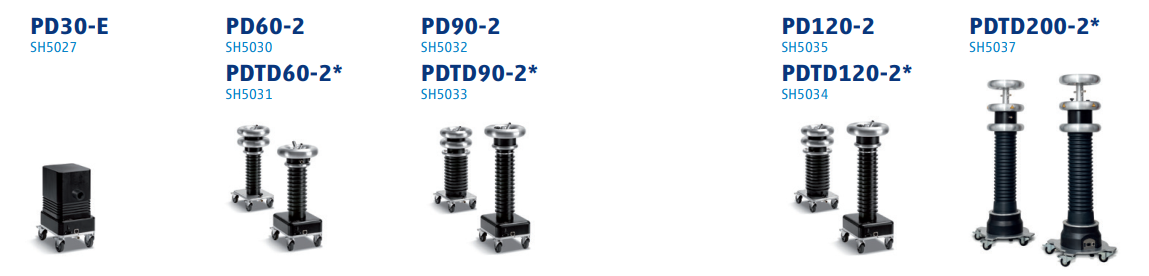

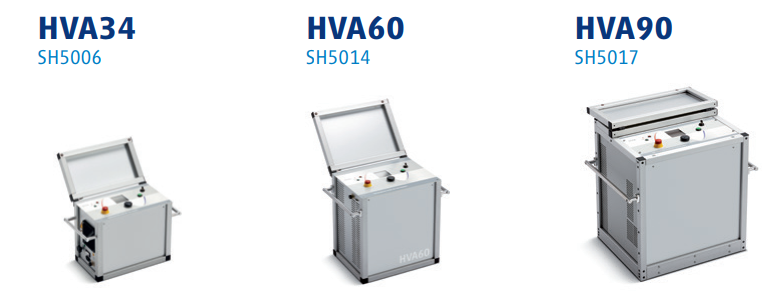

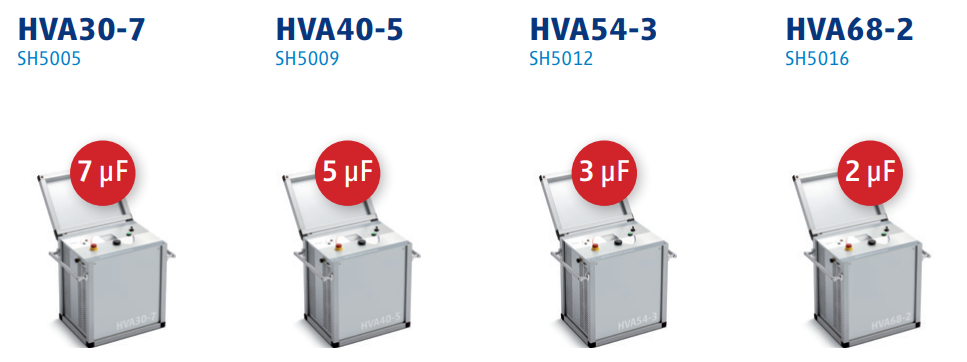

HVA60 또는 HVA68-2 모델은 44kVrms 까지 출력 가능하여 22.9kV 배전케이블의 내전압시험 전압인 3U0 (39.6kV) 까지 출력 가능하며 PDTD60-2 와 결하면 TD (DTD), PD, MWT 가능합니다.

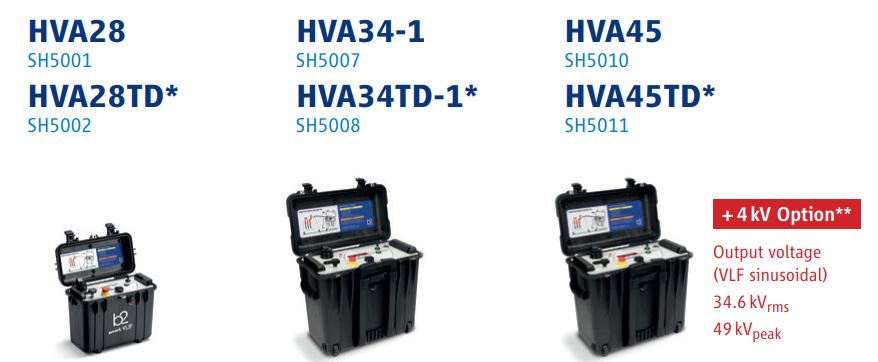

HVA28TD는 6.6kV 케이블의 내압, TD, PD 시험 외 22.9kV 케이블 기준 1.5U0 인가가 가능하여, TD 시험 가능합니다.
<22.9kV 대지전압>
0.5U0 6.6kV
1.0U0 13.2kV
1.5U0 19.8kV
1.75U0 23.1kV
2.0U0 26.4kV
보다 자세한 사항은 홈페이지를 참고해 주십시오.
http://plutotech.co.kr/product02?sca=VLF시험기, 고장점진단기
전력기기 시험장비 1 페이지 | (주)플루토테크놀로지
22.9kV 케이블 TD, PD 에 적합한 제품입니다. 제품명 VLF 내전압시험기, 고장점 진단기 모델명 HVA68TD 제조사 b2 electronic GmbH
