기존 TGP (Total Gas Pressure) 기능으로 질소봉입 변압기 (nitrogen sealed) 또는 일반 변압기의 공기 누출을 모니터링 할 수 있습니다. 최근 OPT100에 O2, N2 측정 옵션이 추가되어 총 9가지의 모든 가스 모니터링 및 분석이 가능합니다. 보다 자세한 사항은 아래 홈페이지를 참고하세요https://plutotech.co.kr/product02/60 전력기기 시험장비 | (주)플루토테크놀로지" data-og-description="VAISALA 핀란드 소재의 제조사이며, 환경 및 전반적인 기후관련 분야와 산업에 쓰이는 온도, 습도, 가스등등 측정장치 분야에서 큰 비중을 차지하고 있으며 변압기 유중가스분석기, 수분 측정 장" data-og-host="plutotech.co..

변압기의 절연유 수분 활성도 (aw), 상대 포화도 (%RS) 및 ppm, 온도를 실시간으로 데이터 로깅이 가능합니다.Indigo520, Indigo80 송신기 및 Vaisala Insight 소프트웨어와 함께 사용 가능하며, 아래와 같은 기능이 제공됩니다. 지속적인 온라인 측정 (interval 설정 가능)측정 범위 : -70 ... +180 °C (-94 ... +356 °F) 측정 정확도 : 최대 ±0.02 aw / 2 %RS온도 정확도 : 최대 0.1 °C (0.18 °F)인증서 포함 (습도에 대해 5 포인트, 온도에 대해 1 포인트)Modbus RTU over RS-485 지원인터페이스 : USB-C (충전, 데이터 전송)csv, txt 등으로 측정 데이터 저장미네랄 절연유, 식물성 절연유 (E..

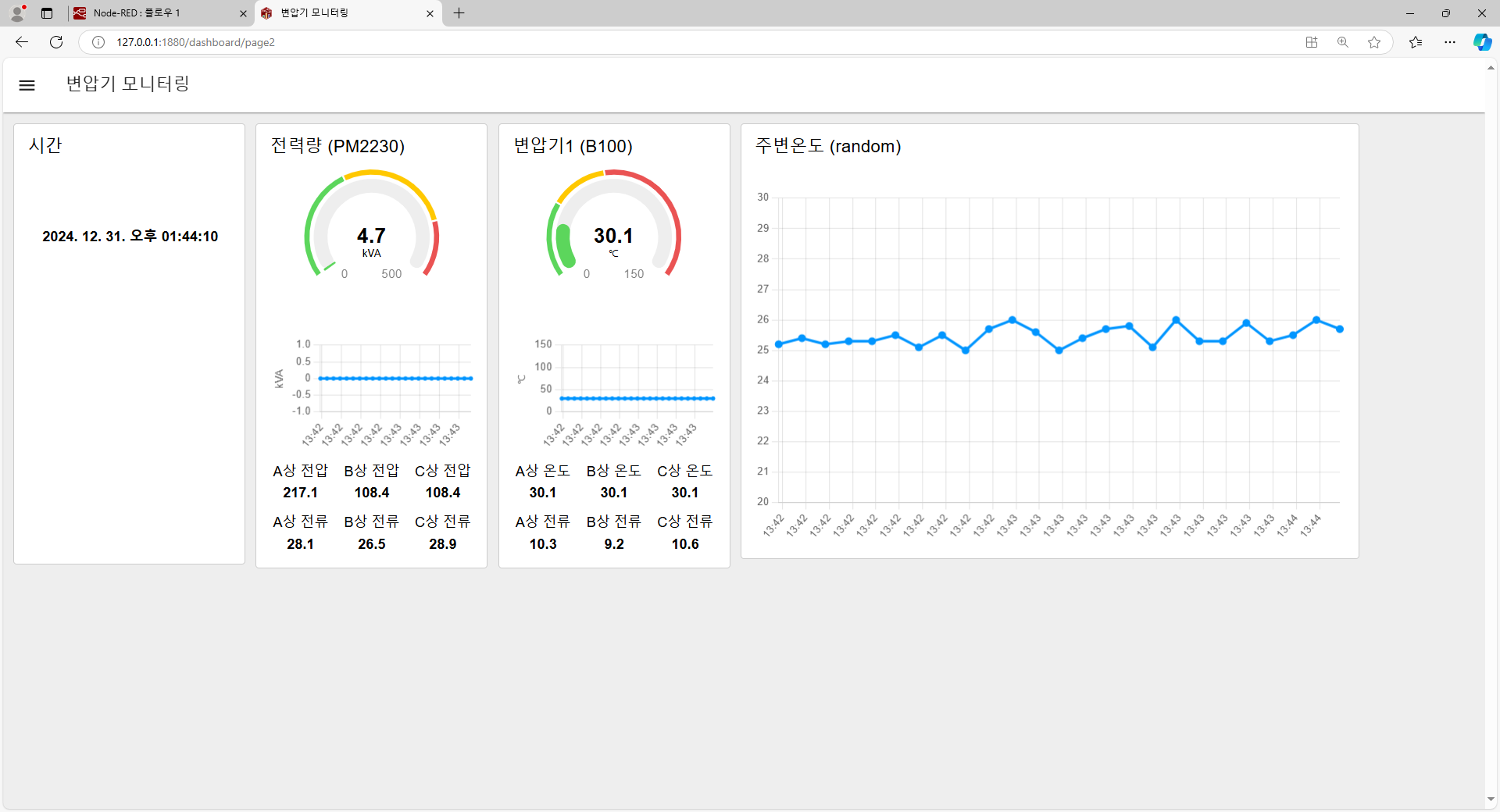

Dynamicratings B100 는 변압기에 설치하는 모니터링 장비로 Top oil temperature, Winding temperature (OTI, WTI) 및 전류 측정, Fan control 등이 가능합니다.웹서버 및 전면 LCD를 통해서 각 데이터를 확인할 수 있고, Modbus가 지원되므로 Node-RED에 쉽게 적용이 가능합니다. Schneider PM2230 전력량계는 전압, 전류, 주파수, 역률 등의 모니터링이 가능하고, RS485 Modbus 가 지원됩니다. 두 대의 장비를 동일 서브넷에 랜케이블로 연결 후 한 화면에서 모니터링하는 dashboard 예 입니다.  Node-RED에서 Modbus는 아래 패키지를 설치하시면 됩니다.https://flows.nodered.org/nod..

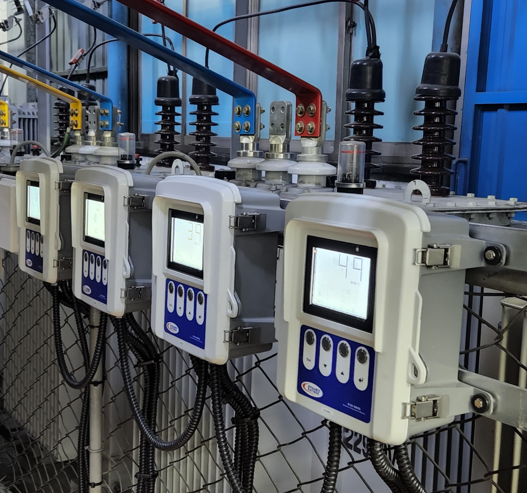

국내 고객사에 설치한 사례입니다. 유입변압기의 권선온도(WTI) , 오일온도(OTI) 를 측정할 수 있는 Dynamicrating B100 은 RTD 온도센서와 CT2차측의 전류를 측정하여 실제 온도 및 부하전류를 전면 디스플레이 또는 MODBUS, TCP/IP로 확인 가능한 ETM 장비입니다. B100에 웹서버가 내장되어 있어, 별도 설정 프로그램 없이 웹브라우저로 접속하여 모니터링 및 설정 가능하고, 온도 또는 부하전류에 따라 알람 레벨을 설정하여, 알람 발생시 사용자에게 SMS로 발송할 수 있도록 모니터링 소프트웨어도 함께 포함하여 설치하였습니다. 또한 DGA (유중가스분석기)와 연동 가능하며 기존 아날로그 온도계는 주기적인 교정(Calibration)이 필요하지만 본 장비는 교정없이 사용할 수 있..

NDB CTTx2 & CTTx5는 자동 및 수동 테스트 모드를 제공합니다. 최대 2kVAC, 1.2A 출력 지원되고, 변류기의 절연저항, 권선비오차, 극성, 위상차, 포화특성(knee point) 측정 가능합니다.프린터 내장형이며, USB, RS232 인터페이스가 지원됩니다. 보다 자세한 사항은 아래 홈페이지를 참고하세요https://plutotech.co.kr/product02/100 전력기기 시험장비 | (주)플루토테크놀로지" data-og-description="NDB Technologies ndb Technologies는 캐나다에 본사를 두고 있고, 핵심 사업은 전기 유틸리티 시장을 위한 휴대용, 첨단 기술, 시험 및 측정 장비의 개발 및 마케팅입니다." data-og-host="plutotech..

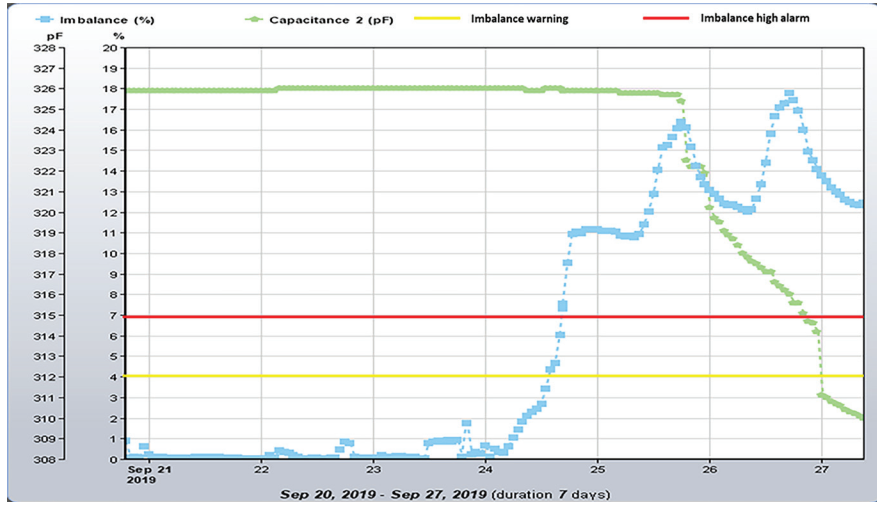

Oil Impregnated Paper (OIP) Bushing 의 Tandelta (Power factor), Capacitance 를 모니터링하여 부싱의 절연상태를 분석할 수 있습니다.  Dynamicrating의 138kV 변압기 사례를 보면 절연유 누유로 인하여 C1 Capacitance  및  Imbalace 값이 증가하는 것을 볼 수 있습니다. 또한 C1 정전용량의 증가는 내부 layer 의 short 를 예측할 수 있습니다. 부싱 Tandela 모니터링을 위한 센서는 부싱탭에 설치하므로 옵션에 따라 Partial discharge (부분방전)도 동시에 모니터링이 가능하므로, 부싱 뿐만 아니라 내부 권선의 절연도 모니터링이 가능합니다. 보다 자세한 사항은 아래 홈페이지 및 링크를 참고하세요ht..

변압기의 OLTC(LTC) 에 장착된 Vaisala MHT410은 Tap changer 내부의 절연유의 온도, 수소 (H2), 수분 (H2O) 값을 실시간으로 모니터링할 수 있습니다. 메인탱크에 설치된 Vaisala OPT100은 내부 절연유의 가스를 모니터링하는 DGA 장비로, 7종 가스를 모니터링하여 변압기 내부의 결함을 분석할 수 있습니다.Duval triangle 그래프가 지원되어 결함 원인을 즉시 파악 가능합니다 두 시스템은 Dynamicratings E3 장비와 연동되어, 정보를 실시간으로 모니터링하여 문제를 조기에 발견하고 예방할 수 있습니다. 또한 DTM 장비는 부싱탭에 센서를 설치하여 권선 및 부싱에 대한 PD(Partial discharge 부분방전), TD(Tandelta, Power..

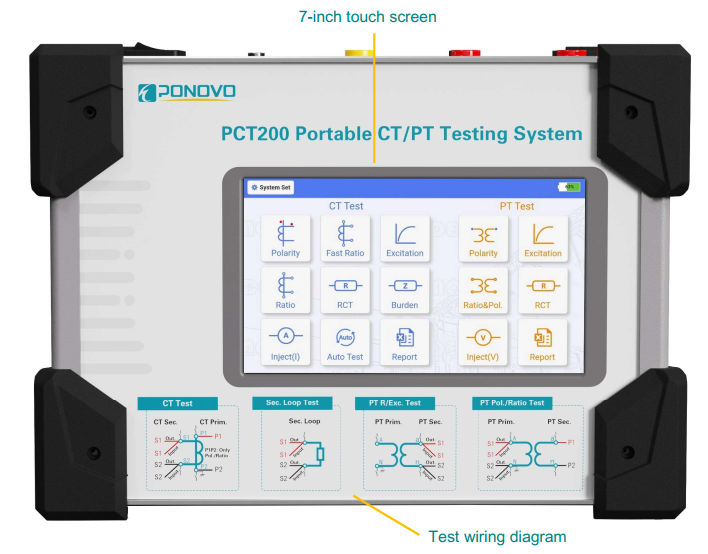

Ponovo 에서 새로 출시된 CT, PT 시험기 입니다.한번의 결선으로 buren (부담), 권선저항, 포화특성, 극성, 권선비, 여자전류, 비오차 외 기타 시험이 가능한 제품입니다.    계기용 CT (Metering CT) 뿐만 아니라 보호용 CT (Protection CT) 등 IEC61869, IEC60044-6, IEC60044-1, IS-2705, IEEE C57.13 를 따르는 변류기 시험이 가능합니다. 보다 자세한 사항은 아래 홈페이지를 참고하세요https://plutotech.co.kr/product04/109 휴대용/활선 시험기 | (주)플루토테크놀로지" data-og-description="PONOVO 계전기시험기, CT/PT 시험기, RTDS Amplifier, DC Primary..

별도의 컨버터(장치) 없이도 Vaisala OPT100 DGA 는 RS485 MODBUS 및 TCP MODBUS 를 동시에 사용할 수 있습니다.최소 2개 이상의 위치에서 모니터링하고자 할 때 Gateway, 통신선, 프로토콜이 달라도 모니터링 시스템과 연동 가능합니다. GC 방식과 다르게 별도의 소모품(Carry gas, Calibration Gas)이 필요없어, 설치 후 장비수명까지 별다른 유지보수가 필요 없습니다. Web interface 및 Duval traingle 분석기능이 내장되어 있어 웹브라우저로 설정 및 측정데이터 확인, 알람상황 확인이 가능합니다.  https://plutotech.co.kr/product02/60 전력기기 시험장비 | (주)플루토테크놀로지" data-og-descript..

Takaoka Toko Co., LTD (http://tktk.co.jp/en) 에서 OPT100 을 도입한 이유에 대한 자세한 기사입니다. https://www.denkishimbun.com/sp/295489 連続監視で予兆的確に | 電気新聞ウェブサイト フィンランド計測機器メーカーのヴァイサラが開発・販売する「Ｏｐｔｉｍｕｓ絶縁油中ガス・水分オンライン監視装置ＯＰＴ１００」（ＯＰＴ１００）は、その正確性や運用のしやすさ www.denkishimbun.com OPT100 사양은 아래 홈페이지를 참고하세요 http://plutotech.co.kr/product02/온라인-유중가스분석-시스템/ 온라인 유중가스분석 시스템 > 전력기기 시험장비 | (주)플루토테크놀로지 VAISALA 핀란드 소재의 제조사이며, 환경 및 전반적인 기..
